Consumer: Cosa succede nel mondo con questo jack telefonico sul retro del mio PC? Ho cercato di collegare il cavo del telefono ad esso, ma senza fortuna. Devo connettermi oggi!

Trenton Systems: Ehi, nessun problema! Questa è in realtà una porta LAN, e hai bisogno di un cavo Ethernet, non di un cavo telefonico, per connetterti a Internet. La presa telefonica e la porta LAN sono simili nell’aspetto ma diversi nello scopo!

Consumatore: Oh! Bene, buono a sapersi! Dimmi, ti dispiace dirmi esattamente cos’è una porta LAN e come funziona?

Sistemi Trenton: Certo!

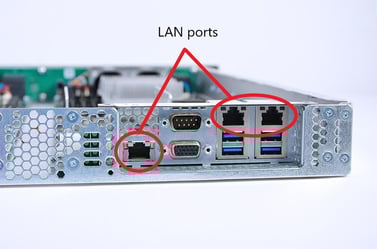

Foto: Tre porte LAN sul retro di un server Rugged Trenton Systems serie 1000. La nostra interfaccia standard di input / output può essere personalizzata per adattarsi al tuo programma o applicazione specifico. Puoi anche provare uno qualsiasi dei nostri prodotti gratuitamente per 45 giorni.

Che cos’è una porta LAN?

Una porta LAN, nota anche come porta di rete o connessione di rete, è una presa utilizzata per collegare computer, server, console per videogiochi e altri dispositivi a Internet. Sono in genere situati sul retro di entrambi i computer e dispositivi di rete e vengono utilizzati esclusivamente per stabilire una connessione Internet cablata, anziché wireless.

Cosa significa LAN?

LAN sta per Rete locale. Una LAN è solo un insieme di dispositivi collegati su una breve distanza, rispetto alle reti Wide Area (WAN) e Metropolitan Area Networks (MANs), che collegano i dispositivi situati a distanze considerevoli l’uno dall’altro.

Il termine porta LAN prende il nome dall’uso della porta nelle LAN, come le reti domestiche, le reti scolastiche e gli edifici per uffici.

Una porta LAN è anche conosciuta come una porta Ethernet. Entrambi i termini si riferiscono esattamente allo stesso socket su computer, server, modem, router Wi-Fi, switch e altri dispositivi di rete.

Il termine porta Ethernet prende il nome dal protocollo Ethernet, sviluppato dall’Institute of Electrical and Electronics Engineers.

Foto: Confronto tra prese telefoniche (a sinistra) e porte LAN. Sembrano molto simili, ma ognuno di essi ha uno scopo distinto.

Che aspetto ha una porta LAN?

Porte LAN sono circa le dimensioni del pollice. Assomigliano a quelle vecchie prese telefoniche di rete fissa, ma sono molto più ampie. Questo perché le porte LAN contengono otto pin, rispetto ai quattro o sei della presa telefonica.

Potresti pensare alla porta LAN come al fratello maggiore muscoloso della presa telefonica, ma non confondere i due, poiché ognuno ha uno scopo distinto.

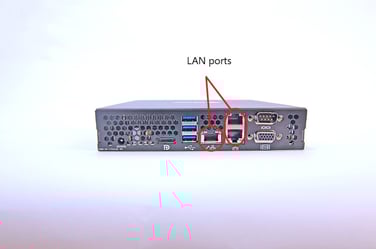

Foto: Tre porte LAN sul retro del Mini PC ION di Trenton Systems.

Dove si trovano le porte LAN?

Le porte LAN si trovano su modem, router, server, torri di computer desktop, mini PC, laptop, switch di rete, console per videogiochi e persino smart TV.

Foto: Un cavo Ethernet inserito in una porta LAN su uno switch di rete

Come funziona una porta LAN?

Per una porta LAN per servire lo scopo previsto, ha bisogno di un cavo Ethernet e due dispositivi compatibili Ethernet. Per stabilire una connessione, collegare il cavo Ethernet alla porta LAN del dispositivo connesso a Internet, ad esempio un modem, un router o una combinazione modem-router, e collegare il cavo al computer, alla console di gioco o ad un altro dispositivo all’estremità opposta.

Voilà! Hai appena stabilito una connessione Internet utilizzando una porta LAN e un cavo Ethernet.

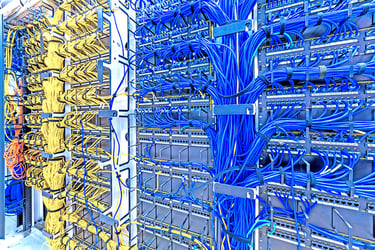

Foto: Cavi Ethernet Cat 5e collegati a porte LAN in un grande data center

Che cos’è un cavo LAN?

I cavi LAN, più spesso indicati come cavi Ethernet, sono costituiti da cavi in rame e sono disponibili in alcune categorie diverse, le più comuni delle quali sono Cat 5e e Cat 6. I cavi terminano con un connettore RJ45 o jack 45 registrato. Il connettore RJ45 è solo il pezzo alla fine del cavo Ethernet che è inserito nella porta LAN.

Curiosità: l’uso diffuso del connettore RJ45 nelle LAN è il motivo per cui la porta LAN viene talvolta indicata come una porta RJ45 o una presa Ethernet RJ45. Chi sapeva che le porte LAN potrebbero avere così tanti nomi diversi?

Foto: Un confronto interno dei cavi Cat 5e e Cat 6. Nota la spline al centro del gatto 6. Questo pezzo separa le coppie di fili per ridurre la diafonia. Credito: Fibra ottica Networking

Va bene, torna al cablaggio. La categoria di cavo Ethernet utilizzato per collegare i dispositivi dipenderà dalle capacità di velocità di trasferimento dati della rete. Le categorie inferiori, Categorie 3-5, supportano velocità di trasferimento comprese tra 10 Mbps e 100 Mbps con una larghezza di banda massima di 100 MHz. Questi sono praticamente caduti fuori uso a causa di progressi nella velocità di trasferimento dati e larghezza di banda.

Il cavo Cat 5e, d’altra parte, supporta velocità di trasferimento fino a 1 Gbps a 100 MHz. Un cavo Cat 6 supporta la stessa velocità di trasferimento del cavo Cat 5e ma ha una larghezza di banda massima più elevata, a 250 MHz. I cavi Cat 6a e più recenti supportano velocità di trasferimento fino a 10 Gbps e tra 500 e 1.000 MHz. I cavi Cat 5e, 6 e 6a, in particolare, sono i principali attori nell’arena di rete dei computer di oggi.

Table: Comparison of Cat 5e Ethernet cables and higher. Also note the positive relationship between the cable category, maximum transfer rate, and maximum bandwidth. Maggiore è la velocità di trasferimento dei dati, più dati possono essere trasferiti in un determinato periodo di tempo.

Tieni presente che questi cavi non devono superare i 100 metri, altrimenti la velocità di trasferimento dati diminuirà. È possibile utilizzare un test di velocità di Internet per determinare la velocità di trasferimento dati della rete, e questo vi aiuterà a scegliere il cavo Ethernet giusto per la vostra applicazione. In generale, è meglio andare con un cavo Cat 5e o più recente, come servizio internet gigabit sta diventando sempre più comune.

Foto: porte LAN (a sinistra) vs. la porta SFP e il ricetrasmettitore

In che modo una porta LAN differisce da una porta SFP?

Esistono un paio di differenze chiave tra porte LAN e porte SFP, entrambe presenti su computer e dispositivi di rete.

La differenza più ovvia è che le porte SFP (small form-factor pluggable) richiedono un ricetrasmettitore SFP per stabilire una connessione, piuttosto che un semplice cavo Ethernet.

Un’altra differenza è la distanza. A causa del loro cablaggio in rame, i cavi Ethernet possono estendersi solo fino a quel momento prima che si verifichi un calo delle prestazioni. Una porta SFP, d’altra parte, consente l’uso di cavi in fibra ottica, che possono estendersi ulteriormente senza subire un calo significativo della velocità di trasferimento dati.

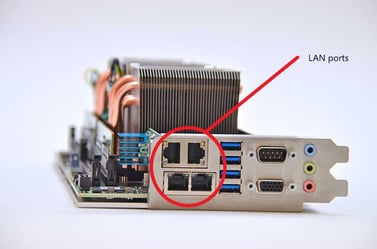

Foto: Quattro porte LAN su una scheda processore SEP8253, utilizzate nei server rugged di Trenton Systems

Quali prodotti Trenton includono una porta LAN?

I server rugged di Trenton Systems, dalla serie 1.000 alla serie 5.000, sono dotati di due porte LAN 1GbE e due 10GbE.

Che cosa è 1GbE e 10GbE, si potrebbe chiedere?

Rappresentano rispettivamente 1 Gigabit Ethernet e 10 Gigabit Ethernet. Ciò significa solo che il server rugged Trenton dispone di porte LAN che supportano velocità di trasferimento dati comprese tra 1 Gbps e 10 Gbps, perfette per la maggior parte delle moderne applicazioni di rete.

Visita la nostra pagina Componenti per ulteriori informazioni sulle capacità di input / output dei nostri prodotti.

Consumer: Beh, sembra che il mio mini PC sia connesso a Internet ora. Grazie ancora per l’aiuto, Trenton Systems!

Trenton Systems: Siete i benvenuti! Che ne dici se ti facciamo un cliente? Contattaci oggi!

Consumatore: Oh, vi sto mandando un’email proprio in questo momento!

Trenton Systems crea sistemi informatici robusti per aiutare i clienti di tutto il mondo a soddisfare le loro esigenze di calcolo robusto. Testiamo al massimo i nostri sistemi informatici, assicurando che i clienti possano eseguire operazioni specifiche del settore in modo confortevole, efficace e sicuro nel bel mezzo delle condizioni più difficili del mondo. In altre parole, sottolineiamo in modo da non dover.
